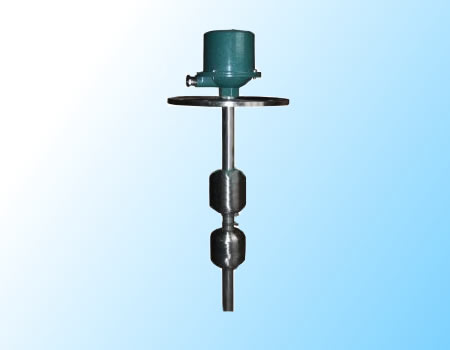

UQK-01-C型浮球液位控制器适用于船舰，化工及其它工业设备的舱柜中对液位进行两位式控制和报警。
技术参数
|
型 号 |
UQK-01-C |
UQK-01-C/B |
|
安装形式 |
侧 装 Horizontal mounting |
|
开关结构 |
单点两位式 SPDT |
|
触点容量 |
SPDT AC;220/10A DC125V/0.6A |
|
切换差 |
10～30（mm） |
|
介子比重 |
≥0.85 |
|
介子温度 |
≤200℃ |
|
工作压力 |
1.0MPa |
|
防爆标记 |
|
EXdIIBT3～T5 |
|
防护等级 |
IP68 |
|
整定方式 |
定值不可调 |
|
浮球直径 |
Φ60 |
一，用 途
UQK-01,02,03-C型浮球液位控制器属于两位式物位仪表，适用于对铜，铝，不锈钢等材料不起腐蚀作用的容器内夜的控制。当液位到达高，低级限位置时，控制器输出触电开关信号，实现液位的报警或启停电泵。可广泛应用于石油，化工等工业部门中。UQK-01,02,03-C型应用于海洋船舶中。
二，型号及主要技术指标
|
型 号 |
UQK-01-C |
UQK-02-C |
UQK-03-C |
|
动作界限 |
8mm |
25-550mm |
8-1000mm |
|
整定方式 |
不可调 |
有极可调 |
无极可调 |
|
安装方式 |
水 平 |
水 平 |
垂 直 |
|
工作压力 |
≤1MPa |
|
工作温度 |
≤150℃ |
|
电源电压 |
～220V 100V,24～240V |
|
触点容量 |
1.5A,2.5A,2.5～0.5A |
三，结构原理
控制器由浮球组件与转换机两部分组成。当被测液位变化时，浮球随之上下移动，使连杆端部的磁钢做相反方向移动。到达液位两个控制点时，通过同级性磁力的排斥作用，是转换机构中的磁钢迅速被排斥到另一边，使微动开关接通或断开，输出开关信号，用以实现报警或自动控制。
控制器结构，工作原理图见次页。
四，使用须知
1.被控制介质中，不应含有导磁杂质。
2.被控介质的液面波动频率及幅值不能太大。
3.UQK-03-C型控制器浮球直径若大于法兰孔径时，容器盖必修是可以拆卸的。
五，定货须知
请注明型号，规格法兰规格，如无特殊要求，将按非标法兰供货。
Ⅴ，ORDER GUIDE
When you place an order,please specify the type,the flange standard and specification if you haven’t special requirement,we will supply the order according to the nonstandard.
|
